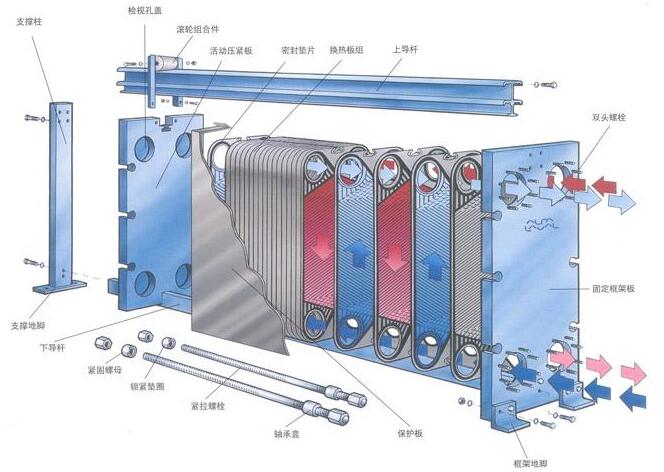

板式換熱器板片一般多久拆出來清洗?根據(jù)工況不同，時間會不一致，一般1-2年，如要拆洗，可以點擊永安昌盛中央空調(diào)維修網(wǎng)。換熱器清洗時間由運行情況決定，長點2-3年，短一 知點幾個月就清洗。根據(jù)用戶自己的情況決定的，一 道般清洗維護時都更換密封墊，不然舊的密封墊由于用的時間長老化了容易引起泄漏。

　　板式換熱器結垢的清洗方式主要包含以下5點：

　　1、 清洗劑的選擇

　　清洗劑的選擇，目前采用的是酸洗，它包括有機酸和無機酸。有機酸主要有：草酸、甲酸等。無機酸主要有：鹽酸、硝酸等。根據(jù)換熱器結垢和工藝、材質和水垢成分分析得出：

　　1)換熱器流通面積小，內(nèi)部結構復雜，清洗液若產(chǎn)生沉淀不易排放。

　　2)換熱器材質為鎳鈦合金，使用鹽酸為清洗液.容易對板片產(chǎn)生強腐蝕，縮短換熱器的使用壽命。

　　通過反復試驗發(fā)現(xiàn)，選擇甲酸作為清洗液效果最佳。在甲酸清洗液中加入緩沖劑和表面活性劑，清洗效果更好，并可降低清洗液對板片的腐蝕。通過對水垢樣本的化學試驗研究表明，甲酸能夠有效地清除水垢。通過酸液浸泡試驗，發(fā)現(xiàn)甲酸能有效地清除附在板片上的水垢，同時它對換熱器板片的腐蝕作用也很小。

　　2、 清除水垢的基本原理

　　1)溶解作用：酸溶液容易與鈣、鎂、碳酸鹽水垢發(fā)生反應，生成易溶化合物，使水垢溶解。

　　2)剝離作用：酸溶液能溶解金屬表面的氧化物.破壞與水垢的結合。從而使附著在金屬氧化物表面的水垢剝離。并脫落下來。

　　3)氣掀作用：酸溶液與鈣、鎂、碳酸鹽水垢發(fā)生反應后，產(chǎn)生大量的二氧化碳。二氧化碳氣體在溢出過程中。對于難溶或溶解較慢的水垢層，具有一定的掀動力，使水垢從換熱器受熱表面脫落下來。

　　4)疏松作用：對于含有硅酸鹽和硫酸鹽混合水垢，由于鈣、鎂、碳酸鹽和鐵的氧化物在酸溶液中溶解，殘留的水垢會變得疏松，很容易被流動的酸溶液沖刷下來。

　　3、 清洗水垢的工藝要求

　　1)酸洗溫度：提升酸洗溫度有利于提高除垢效果.如果溫度過高就會加劇酸洗液對換熱器板片的腐蝕，通過反復試驗發(fā)現(xiàn)，酸洗溫度控制在60~E為宜。

　　2)酸洗液濃度：根據(jù)反復試驗得出，酸洗液應按甲酸81.O%、水17.O%、緩沖劑1.2%、表面活性劑0.8%的濃度配制，清洗效果極佳。

　　3)酸洗方法及時間：酸洗方法應以靜態(tài)浸泡和動態(tài)循環(huán)相結合的方法進行。酸洗時間為先靜態(tài)浸泡2 h，然后動態(tài)循環(huán)3～4 h。在酸洗過程中應經(jīng)常取樣化驗酸洗濃度，當相鄰兩次化驗濃度差值低于0.2%時，即可認為酸洗反應結束。

　　4)鈍化處理：酸洗結束后，板式換熱器表面的水垢和金屬氧化物絕大部分被溶解脫落，暴露出嶄新的金屬，極易腐蝕，因此在酸洗后，對換熱器板片進行鈍化處理。

　　4、 清洗水垢的具體步驟

　　1)沖冼：酸洗前，先對換熱器進行開式?jīng)_洗，使換熱器內(nèi)部沒有泥、垢等雜質，這樣既能提高酸洗的效果，也可降低酸洗的耗酸量。

　　2)將清洗液倒人清洗設備，然后再注入換熱器中。

　　3)酸洗：將注滿酸溶液的換熱器靜態(tài)浸泡2h。然后連續(xù)動態(tài)循環(huán)3～4 h。其間每隔0.5 h進行正反交替清洗。酸洗結束后，若酸液pH值大于2，酸液可重復使用，否則，應將酸洗液稀釋中和后排掉。

　　4)堿洗：酸洗結束后，用NaOH，Na，PO ，軟化水按一定的比例配制好，利用動態(tài)循環(huán)的方式對換熱器進行堿洗，達到酸堿中和，使換熱器板片不再腐蝕。

　　5)水洗：堿洗結束后，用清潔的軟化水.反復對換熱器進行沖洗0.5 h，將換熱器內(nèi)的殘渣徹底沖洗干凈。

　　6)記錄：清洗過程中，應嚴格記錄各步驟的時間，以檢查清洗效果?？傊逑唇Y束后，要對換熱器進行打壓試驗。合格后方可使用。

　　5 、防止板式換熱器結垢的措施

　　1)運行中嚴把水質關，必須對系統(tǒng)中的水和軟化罐中的軟化水進行嚴格的水質化驗，合格后才能注人管網(wǎng)中。

　　2)新的系統(tǒng)投運時，應將換熱器與系統(tǒng)分開，進行一段時間的循環(huán)后，再將換熱器并人系統(tǒng)中.以避免管網(wǎng)中雜質進入換熱器。

　　3)在整個系統(tǒng)中，除污器和過濾器應當進行不定期的清理外，還應當保持管網(wǎng)中的清潔，以防止換熱器堵塞。

以上就是小編解答關于《板式換熱器板片一般多久拆出來清洗》的全部內(nèi)容了，如果您還想要了解更多關于 中央空調(diào)清洗、 中央空調(diào)維修 等相關的知識，請持續(xù)關注我們！
